IRIS

IRIS är ett datorbaserat mätsystem som mäter det 3-dimensionella impulssvaret i ett rum varur man kan utvärdera rumsakustiska parametrar, utvecklat av Marshall Day Acoustics på Nya Zeeland.

IRIS är ett kraftfullt och användarvänligt system som mäter rumsakustiska parametrar enligt ISO 3382 men framförallt kan man analysera rumsreflexioners riktning och intensitet.

Visualisering

  • 3D färgpresentation av ljudfältet
  • Interaktiv 3D presentation med zoom
  • Längd representerar ljudintensitet, vinkel infallsvinkel och färg tidsintervall
  • Separata tidsintervall för tal och musik
  • Specifik information om vinkel och intensitet för varje stråle
  • Justerbar dynamik och tidsupplösning
  • Bredband eller oktavbandsanalys

Impulsrespons

  • Mätning av traditionell rundupptagande impulsrespons
  • Dynamisk koppling mellan IRIS 3D-diagram och impulssvarsdiagrammet – strålar som väljs i ena diagrammet markeras i det andra
  • Automatiskt val av onset-time med möjlighet till manuell justering

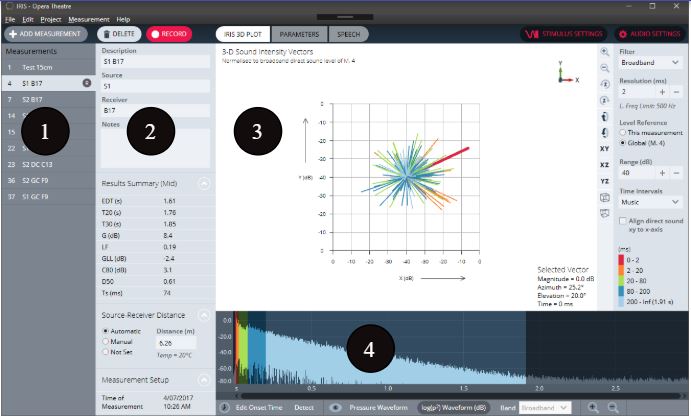

Fönstret är uppdelat i fyra områden:

  1. Lista av mätningar
  2. Detaljerad info av mätningarna och summering av resultaten.
  3. Detaljerade resultat
    • IRIS 3D PLOT visar IRIS PLOT (endast med 3D receiver, ambisonic mic).
    • PARAMETERS listar olika rumsakustiska parametrar från ISO 3382-1 and 2.
    • SPEECH innehåller parametrar för tal, t ex STI.
  4. Reflektogram – responssignalen i tidsdomänen (linjär eller logaritmisk).

Taluppfattbarhet

IRIS mäter taluppfattbarhet (STI) enligt IEC 60268 16, men ger även Useful-to-Detrimental Ratios.

  • Full STI beräknad med indirekt metod
  • Tre STI mått presenteras: STI Male, STI Female and STIPA (IR)
  • Utvärdera STI/U med olika and tal och brus förhållanden för enstaka mätning

Open Plan Office measurements

IRIS kan levereras med kraftfulla verktyg för mätningar i öppna kontor, enligt ISO 3382-3 and VDI 2569:

  • Spatial decay rate (D2,S)
  • Level of speech at 4 m from the source (Lp,A,S,4m)
  • Distraction distance (rD)
  • Privacy distance (rP)
  • VDI 2569 room acoustics class

Dessa verktyg är tillgängliga i modulen för Open Plan Office, som kan köpas som tillägg till den grundläggande programvaran. .

3D Impulsrespons

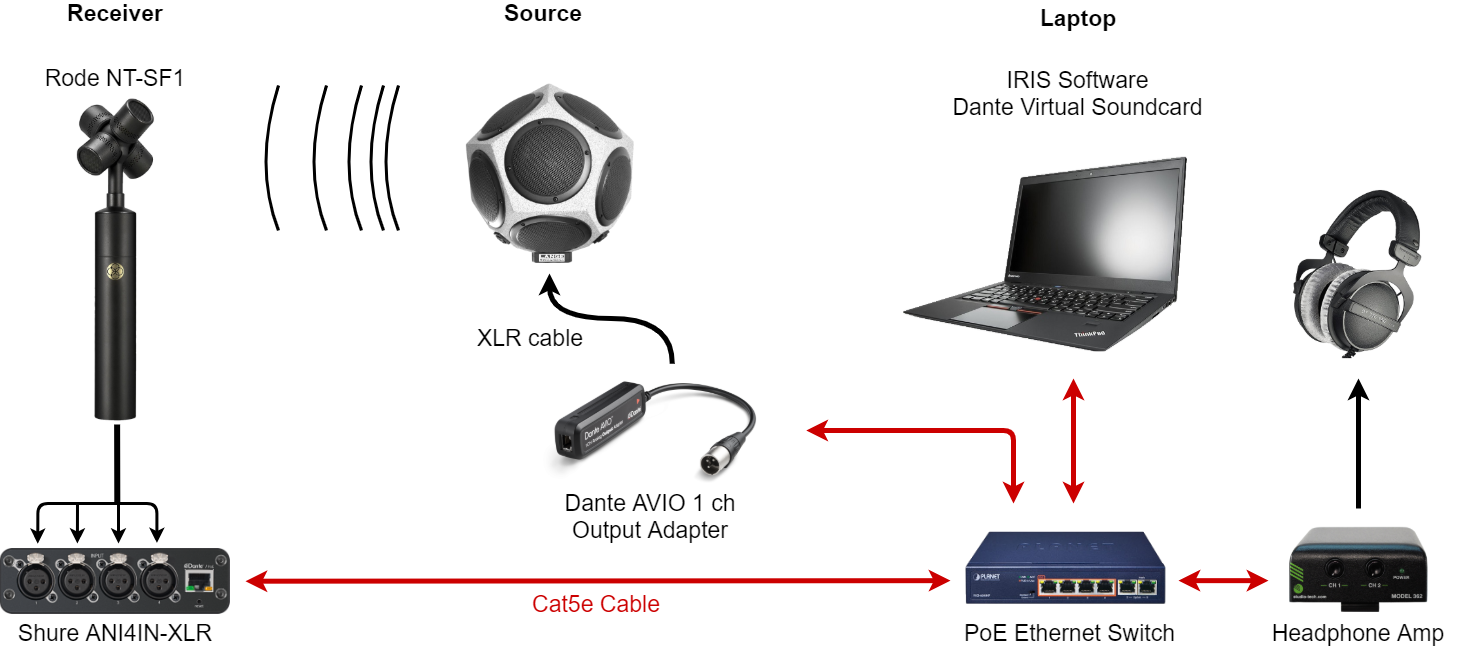

IRIS mätsystem använder en ambisonic mikrofon  som placeras i mottagarpositionen. Rummet exciteras med en rundstrålande högtalare i sändarpositionen och exciteras med en enda svept sinus signal. IRIS mjukvara skapar signalen, spelar in och analyserar rummets respons och visualiserar resultatet på ett ögonblick.
IRIS stöder följande mikrofoner:

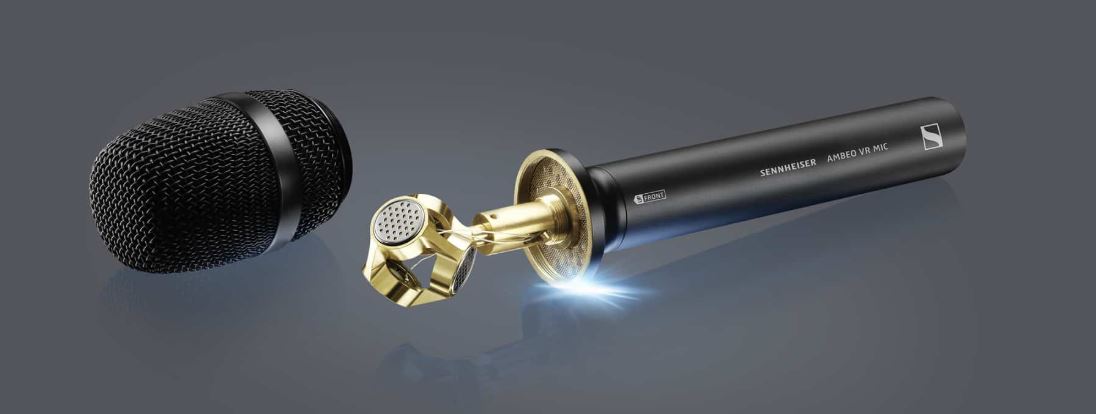

  • Sennheiser Ambeo VR
  • Rode NT-SF1
  • Core Sound TetraMic
  • Any single channel microphone, typically omnidirectional

Specialgjorda adapterboxar har tagits fram för att underlätta mätningarna och en enda ethernetkabel används för att överföra de fyra signalerna från mikrofonen.

IRIS visar på ett tydligt sätt hur rummets olika ytor skickat ljudreflexer till mottagarpositionen. 3D-diagrammet återger mätresultatet på ett tydligt sätt via ett lättanvänt gränssnitt.

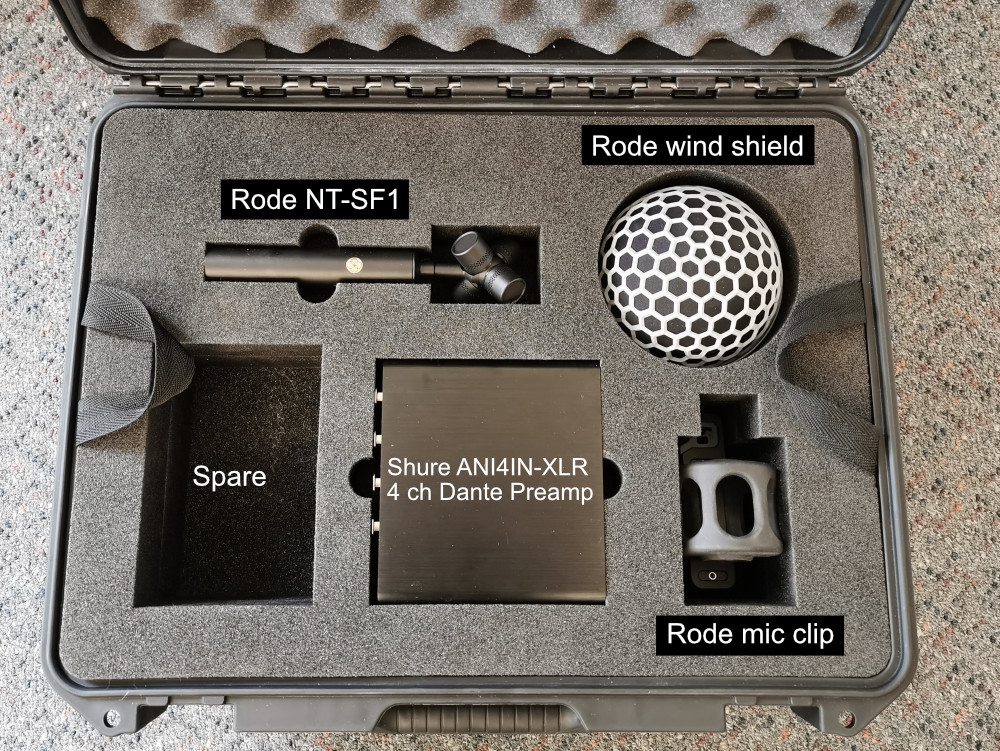

Kompakt mätsystem

  • Komplett och kompakt 3D IR mätsystem till ett konkurrenskraftigt pris
  • Systemet består av:
    • IRIS mjukvara och USB dongle
    • Ambisonic mikrofon.
    • Shure ANI4IN-XLR 4-channel microphone preamplifier.
    • Dante AVIO 1-channel XLR analog output adapter for source loudspeaker.
    • 30 meter CAT5E STP förlängningskabel till mikrofonen.
    • Pelican Storm iM2450 with custom foam cut-out.



Mer information finns på IRIS website www.iris.co.nz

och på https://docs.iris.co.nz/v2/
