ENC is software that works like a tool box for sound and vibration calculations according to the book Engineering Noise Control developed by Causal Systems in Australia.

ENC is comprehensive software divided into seven modules, corresponding to various sections of the text book Engineering Noise Control by Prof Colin Hansen and David A Bies (fifth edition).

  • Fundamentals, subjective response to sound and noise criteria (chapters 1, 2, 3 and 4)
  • Sound power of sources and outdoor sound propagation (chapters 5 & 6)
  • Room acoustics and sound absorption (chapter 7, Appendices 3, 4 and 5)
  • Transmission loss, enclosure design, barriers (indoor and outdoor) and pipe wrappings (chapter 8)
  • Dissipative and reactive muffler design and duct breakout noise calculations (chapter 9)
  • Vibration isolation and damping (chapter 10)
  • Sound power estimates for specific source types (chapter 11)

ENC has been developed by Prof Colin Hansen, University of Adelaide in Australia, the author of many books about noise and vibration control, active noise cancellation etc. (The picture shows the second edition)

By a right-click in the subprograms there is immediate info about the background to the calculation and reference to chapter and page in the book. Below you see an example about sound radiaition from a vibrating plate.


Click to enlarge


Click to enlarge

The seven modules are presented in the brochure that you can download below.

ENC is unlocked with a hardware USB-dongle. The software can be installed on unlimited number of computers, but the dongle has to be moved. There is also a network version available, where ENC and the dongle is installed on one of the computers on the network, normally the server. ENC can be operated from all computers connected to the network up to a limited number of users.

You can find more info about ENC on the developers website , www.causalsystems.com



Iris eng

IRIS is a measurement system with software and hardware for measuring  the 3D impulse response in  rooms and evaluation of reverberation time and other room acoustical parameters.

IRIS is a powerful and user friendly measurement system for capturing and analysing room impulse responses in 3D. Beside measuring standard room acoustic parameters (ISO 3382) IRIS allows to analyse room reflections, theirs direction and theirs intensity.

Visual output

  • 3D colour-coded representation of sound rays
  • Length indicates relative sound intensity level, angle is the ray direction, and colour represents time of arrival
  • Separate music and speech arrival time categories
  • Interactive 3D rotation and zoom
  • Dynamic range and time resolution adjustment
  • Specific angle and level information for individual rays for detailed analysis
  • Broadband and octave band filtered views

Impulse Response

  • Traditional omnidirectional waveform views
  • Dynamic interaction between the IRIS plot and waveform view – rays selected in one view are highlighted in the other view
  • Automatic detection of onset time with manual adjustment

3D Impulse Response Capture
The IRIS measurement system utilises a compact tetrahedral microphone array – a Core Sound TetraMic – which is placed at the desired receiver position. The room is excited by a loudspeaker at the source position, driven with a single swept sine stimulus. The IRIS software provides the stimulus, records the room’s response and processes and visualises the results immediately.

Custom adapter boxes have been designed to simplify the measurement system and a single ethernet cable is used to transfer the microphone signals.

IRIS accurately captures how the room’s surfaces direct sound to the receiver position in 3-dimensions.  The 3D image plot displays the measurement via the easy-to-use interface.

Compact Hardware Kit

  • IRIS is an affordable software and hardware 3D impulse response measurement system
  • The system consists of:
    • IRIS Software and USB dongle
    • Core Sound TetraMic
    • MOTU 4pre USB audio interface
    • Custom phantom power and microphone cable adapters
    • 30 metre CAT5E STP microphone array extension cable
    • Pelican Storm case with custom foam cut-out













More information on the IRIS website www.iris.co.nz

Zorba english

ZORBA is software for sound absorption predictions of porous absorbers with different types of facings, developed by  Marshall Day Acoustics, Nya Zealand.

ZORBA is software for prediction of the sound absorption of building elements written by Marshall Day Acoustics in New Zealand. The software can calculate sound absorption of:

  • One- and two-layered porous absorbents. The only input that is needed is thickness and flow resistivity.
  • Slat absorbers on one- or two- layered porous absorbers. Variable dimensions of slats and ribs.
  • Slot absorbers on one- or two- layered porous absorbers. Variable dimensions of slots and ribs
  • Perforated facings on one- or two- layered porous absorbers. Variable dimensions of perforation
  • Panel absorbers on one- or two- layered porous absorbers. Variable dimensions of panel.
  • Acoustic blanket

The predictions are based on analytical calculations that only need simple data for the design.

The software calculates the statistical absorption coefficient in third octave bands with random or normal angle of incidence and the complex acoustic impedance. It also can predict the transmission loss of porous material.

For deeper analysis the software includes nine different propagation models.

Data can be exported to Word, Excel or as pdf.

ZORBA is a powerful tool for fast and accurate design of absorption characteristics that meets the demands of most applications.

Click to enlarge

You can find more info about ZORBA on the developers website www.zorba.co.nz

ZORBA is locked with a hardware USB-dongle. The software can be installed on an unlimited number of computers, but the dongle has to be moved. There is also a network version available, where ZORBA and the dongle are installed on one of the computers on the network. ZORBA can be operated from all computers connected to the network up to a limited number of users.

Rap-One

Rap-One is software for calculation of sound propagation indoors, barrier reduction and working environment noise environment noise assessments.

RAP-ONE II, from Soft dB in Canada, is an innovative and easy-to-use program designed for analyzing and managing sound in industrial fields with acoustics consultants, engineers and industrial hygienists in mind. RAP-ONE (Room Acoustics Prediction and Occupational Noise Exposure).

RAP-ONE II determines quickly and precisely sound levels at every point in a room, as well as the contribution of each sound source to these points, and the noise dose perceived by workers.

Industrial Noise Analysis

All too often, noise reduction treatments are applied and without producing the expected results. With RAP-ONE II, these problems are avoided since the program evaluates the efficiency of a treatment or of a treatment combination in real time before it is implemented.

Some questions that you probably have, and that RAP-ONE II can answer:

  • What will the noise increase be if I add another machine?
  • What will the impact of that new machine be on the noise doses perceived by workers?
  • What will the noise reduction be if I install a silencer on a vacuum cleaner or if I add an acoustic treatment to the ceiling?
  • How can I be sure my noise reduction process is well structured?

The evaluation of the performance of various possible treatments is simple: Apply the acoustic treatments being considered for the room using the Absorbing Panel or Acoustic Barrier tools, and then click on the Calculate Noise Map button. The room’s new noise map displays the noise levels obtained with the added treatments. A similar process can be applied to the room’s noise sources (ex., adding a silencer).

Acoustical Room Design


  • RAP-ONE can be used to improve the acoustics of performance and art centers
  • RAP-ONE is a powerful tool for improving the acoustic design of any type or size of room
  • RAP-ONE rapidly and precisely determines the noise levels at every location in a room, as well as the contribution of every noise source at those locations
  • RAP-ONE can do RT60 calculations (Reverberation Time)

Other Acoustical Designs

RAP-ONE II can also be used in many other applications related to acoustics or dealing with acoustic. For example, RAP-ONE II has been used in the acoustical design of a new mini bus.

News in RAP-ONE II

  • New calculation algorithm, Pyramid tracing, wich brings all the advantages of ray-tracing without the problems of ray tracing.
  • Ability to compute sound transmission through walls
  • New 3D interface

More information on the developers web site

www.softdb.com

See tutorials on Youtube:

Import and setup

Move around the plan

Build a room

Create a Sound Map

Export the Map

dBSEA

dBSea is software for calculation of  sound propagation in water below the surface for marine life noise assessments, developed by  Marshall Day Acoustics and Irwin Carr Consulting.

Underwater noise

Despite what most people think the sea below surface is not very quiet. A lot of the sound sources are natural and is part of the background noise in the sea. Examples of natural noise sources are rain, interaction between wind and waves and also vulcanic activity can cause noise on far distance.

Many forms of marine life depend on sound for their communication, navigation and development. Noise generated by man can obstruct these vital functions and biologists are concerned about both physiological disorders as disorders in animal behavior. Especially in marine mammals, many species have very sensitive hearing. Noise generated by man in underwater environments include noise from ship traffic, pile driving and seismic surveys with impulse sources. EU Marine Directive descriptor 11 dictate that noise in the seas must not harm marine life. dBSea is a tool to comply with this Directive.



Prediction of underwater sound propagation

dBSea has been developed by acoustics professionals for acoustics professionals. The user friendly interface allows rapid modelling of problems including data import & export, input of noise sources, definition of propagation properties and exporting of results.

Main Features

The model is represented in 3D and may be rotated and zoomed to allow easy navigation of the problem environment and examination of prediction results. Where previous analysis has been limited to individual calculation slices or transects, dBSea allows the entire problem environment to be modelled and analysed in 3D.

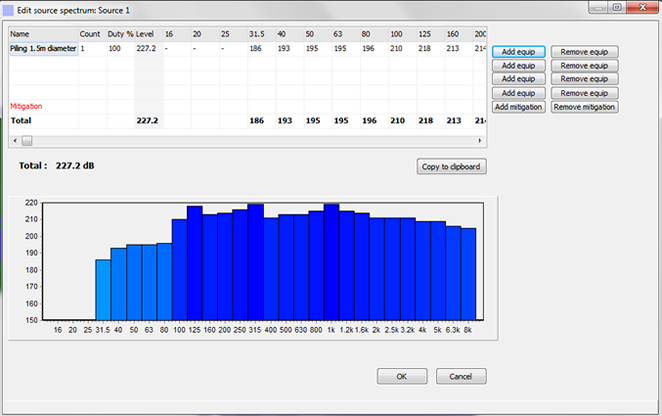

The 3D model is built by importing bathymetry data and placing noise sources in the environment. Each source can consist of equipment chosen from either the standard or user defined databases. Noise mitigation methods may also be included. The user has control over the seabed and water properties including speed of sound profile (how the speed of sound changes with water depth), temperature, saltinity and current.

Noise levels are calculated throughout the entire project area and displayed in 3D. To examine results in more detail, levels may be plotted in cross sections or a detailed spectrum may be extracted at any point in the 3D calculation area.

Levels are calculated in octave or third octave bands. Three different solvers are available and the user may choose different solvers for the low and high frequency ranges. Levels are compared to hearing thresholds of a number of common marine species to give overall dBht levels.

Special Features

dBSea offers elegant ways to export calculation results. The user can generate a summary of the calculations for every point in the 3D calculation area. Results are produced in a format that is ready to be transferred to other software such as MS Excel or Word.

Graphical export is available to a range of formats (JPG, PNG, GIF, PDF). With the 3D graphics capabilities of dBSea, it is simple to create elegant report data showing sound levels and exclusion zones.



Technical info

dBSeaPE – parabolic equation method

The dBSeaPE solver makes use of the parabolic equation method, a versatile and robust method of marching the sound field out in range from the sound source. This method is one of the most widely used in the underwater acoustics community, and offers excellent performance in terms of speed and accuracy in a range of challenging scenarios.

dBSeaRay – ray tracing method

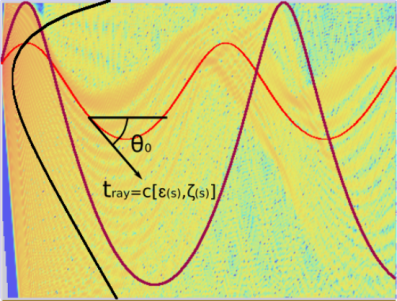

The dBSeaRay solver forms a solution by tracing rays from the source to the receiver. A large number of rays leave the source covering a range of angles, and the sound level at each point in the receiving field is calculated by coherently summing the components from each ray.

dBSeaModes – normal modes method

The normal modes are calculated for each water depth, based on the sediment properties and water sound speed profile. The sound field is calculated by assuming that energy only travels outward from the source, and that energy is not passed between modes (adiabatic assumption), leading to coupled mode equations.

As an aid to the user, two rapid solvers (20 log and 10 log) are included for quick evaluation of problems.

More info about dBSea on the developers website http://www.dbsea.co.uk/

Insul

INSUL is a software for sound insulation and impact noise predictions of walls, slabs and windows, developed by  Marshall Day Acoustics, Nya Zealand.

The Software can predict transmission loss for:

  • Single panels
  • Double, triple and quadrupel  panels with many types of connections
  • Transmission Loss from different angles of incidence
  • Sandwich panels
  • Corrugated panels
  • Slabs with or witout suspended ceiling
  • Slabs with floating floor
  • Facades
  • Single, two- or triple glazing windows
  • Porous absorbers

The predictions are based on analytical calculations that only need simple input data for the design.  The software can predict the transmission loss in third octave bands and the weighted sound reduction index, Rw, Rw+ C and the traffic noise sound reduction index, Rw+ Ctr

INSUL can be used to quickly evaluate new materials and systems, or to investigate the effects of changes to existing designs. It models materials using well known elastic plate theory including allowances for thick panel effects as published by Ljunggren, Rindel and others. More complex partitions are modelled using work by Sharp, Cremer and others.The software can handle the effect of different absorption material in the cavity. Different stud types can be predicted, i. e. wooden studs, steel studs, separated and staggered studs, resilient rail, point connections, rubber isolation clips.

Ceilings with different types of connections, for instance suspended point connections can be handled. The sound insulation of double and triple glazed windows is predicted with a theory different from the double wall theory. Different glass types can be handled.

The Impact noise, Ln,w+C50-2500, is predicted for both light weight timber floors and heavy floors with- or without suspended ceiling and flooring.

INSUL has evolved over several versions over more than 20years into an easy to use tool and has refined the theoretical models by continued comparison with laboratory tests to provide good accuracy for a wide range of constructions.

In a Swedish research project comparisons were made between INSUL predictions and measurement results from 12 different labs. The conclusion is that INSUL can predict Rw with a mean error of ca 0,5 dB.

INSUL takes account of finite size effects which are very important when predicting small samples such as windows and also for normal elements at low frequencies.

INSUL will greatly enhance the ability of acoustic consultants and product manufacturers to quickly and confidently specify constructions in order to achieve the desired sound insulation.

Features:

  • Verified calculation algorithms
  • Data base of common materials
  • Database of flooring coverings
  • The databases are open for editing and adding new materials
  • The results can be exported to Excel, Word or Bastian.
  • Composite transmission loss calculator
  • Outdoor to indoor calculation
  • Rain excitation
  • Effect of leakage can be estimated
  • Auralization

Please note that INSUL is not a similar software to Bastian or SONArchitect, but they complement each other. INSUL calculates analytically the sound insulation of building elements without the effect of flanking transmission. Bastian and SONArchitect, on the other hand, is based on a database of building elements, where the sound insulation is based on a measurement or a calculation. Bastian and SONArchitect calculates the flanking transmission. If the building element you want to analyse is missing in the database of Bastian or SONArchitect, it is possible to do a calculation with INSUL and complete the database. In fact, a lot of the building elements in the database of Bastian and SONArchitect are based on a calculation with INSUL.

INSUL is locked with a hardware USB-dongle. The software can be installed on an unlimited number of computers, but the dongle has to be moved. There is also a network version available, where INSUL and the dongle are installed on one of the computers on the network. INSUL can be operated from all computers connected to the network up to a limited number of users.

You can find more info about INSUL on the developers website www.insul.co.nz

Read about the new version 10.0 here

Download a demo version of Insul 10.0 here

Send an email to info@vibraphon.se and get a 30-day trial license.

New features in Iris

IRIS currently allows consultants to accurately measure a range of acoustic parameters including many which have traditionally been very difficult to obtain, such as lateral fraction. Recently, our development team has been working behind the scenes to expanding IRIS’s toolbox even further.

The latest version is nearly complete and new features will allow users to measure intelligibility metrics.

New IRIS tools will measure:

  • speech intelligibility (STI according to IEC 60268-11 Ed. 4)
  • spatial decay rate (D2,S)
  • level of speech at 4 m from source (Lp,A,S,4m)
  • distraction distance (rd)
  • privacy distance (rp)
  • VDI 2569 room acoustic class

These new metrics are calculated according to procedures detailed in two recently published office acoustics standards, ISO 3382-3:2012 Acoustics — Measurement of room acoustic parameters — Part 3: Open plan offices and VDI 2569:2016-02-Draft Sound protection and acoustical design in offices.
